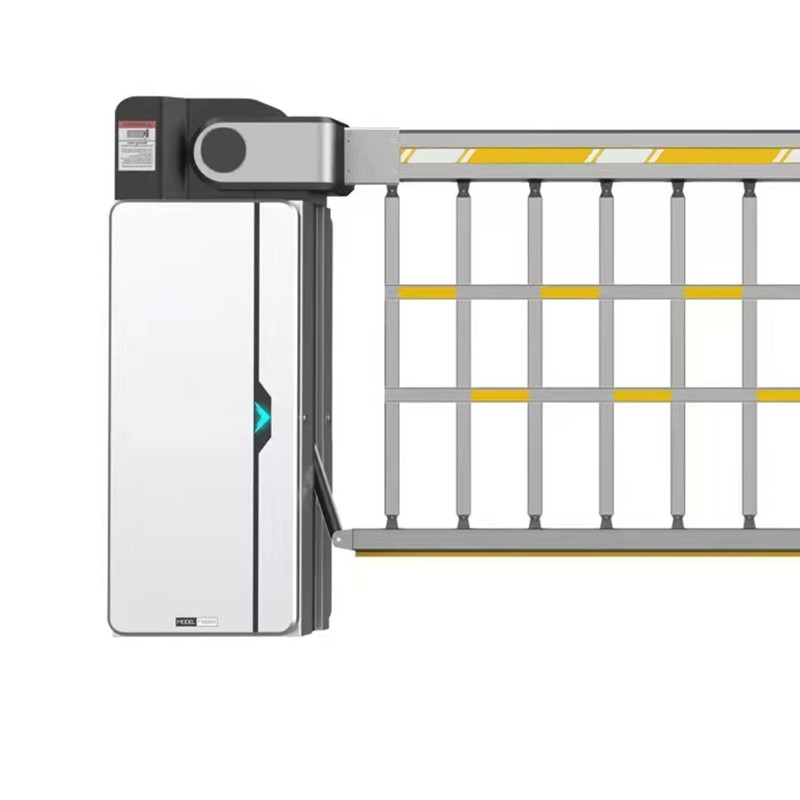

Airborne Electric Heavy Duty Flexible Retractable Fencing Boom Barrier Gerbang Kontrol Jarak Jauh

Deskripsi

Produk ini terdiri dari empat bagian: Housing, mekanisme transmisi, unit kontrol, dan boom.Ini digunakan dalam skenario aplikasi untuk manajemen akses kendaraan di daerah perumahan, properti komersial, perusahaan dan lembaga. gerbang penghalang ini adalah jenis tugas berat dengan pagar boom.

Fitur-fitur utama produk

* Motor drive, dengan mekanisme transmisi batang penghubung, spring keseimbangan, operasi stabil dan dapat diandalkan, motor hidup sampai lebih dari 2,5 juta kali, hidup musim semi 400.000 kali.

* Seluruh seri dilengkapi standar dengan fungsi rebound ketika menghadapi rintangan, yang akan secara otomatis rebound ketika boom terhalang selama proses penurunan.

* Mendukung radar eksternal, kumparan, fungsi anti-tertabrak inframerah, built-in DC 12V output catu daya, dapat digunakan untuk pasokan daya radar eksternal.

* Mendukung komunikasi RS485 atau koneksi paralel RS485

Parameter lingkungan kerja:

Dimensi rumah: 530*487*1400mm

Jenis motor: Motor BLDC

Kekuatan motor: 180W

Panjang total: 6m (termasuk perumahan)

Panjang boom yang berguna: ≤ 5,47m

Waktu buka/tutup: 4s~9s

Tegangan kerja: DC24V

Suhu kerja: -35 °C~+80 °C

Tegangan input catu daya beralih: AC200~240V

Tegangan input pengontrol: DC24V ± 10% 7,5A

Kelembaban relatif: 30% sampai 80% (tanpa kondensasi)

Jarak kendali jarak jauh: ≥ 30 meter

Tingkat isolasi: F

Tingkat perlindungan: IP54

Fungsi dan Fitur

1. Struktur genggaman lengan

Transmisi batang penghubung memiliki kekuatan operasi yang lebih baik, stabilitas dan keandalan

2Struktur batang dan gir turbin vortex

Mengimplementasikan fungsi penguncian otomatis off-power untuk secara efektif mencegah booms jatuh dari memukul kendaraan

3. Struktur planet gear

Desain standar, dengan kekuatan motor yang lebih besar dan lebih stabil

4. Mechanical batas segitiga plat

Kecepatan yang dapat disesuaikan untuk naik dan turun yang lebih lancar

5Motor drive, dengan mekanisme transmisi batang penghubung, spring keseimbangan, operasi stabil dan dapat diandalkan, motor hidup sampai lebih dari 2,5 juta kali, hidup musim semi 400.000 kali.

6Seluruh seri dilengkapi standar dengan fungsi rebound ketika menghadapi rintangan, yang akan secara otomatis rebound ketika boom terhalang selama proses penurunan.

7. Mendukung radar eksternal, koil, fungsi anti-tergores inframerah, built-in DC 12V output catu daya, dapat digunakan untuk pasokan daya radar eksternal.

8Mendukung komunikasi RS485 atau koneksi paralel RS485

Parameter produk

REFERENSI kasus

Instruksi Pemasangan tiang

1. Sebelum meninggalkan pabrik, gerakan telah diatur ke posisi tertutup. Perhatikan bahwa lengan melengkung di "M" erat melekat pada piring segitiga.
2Lepaskan tutup chassis, buka kedua sisi pintu chassis.

3Menginstal 6 tombol kepala rata 8 * 8 * 28 pada slot 6 kunci di kedua ujung poros utama gerakan.

4. Pasang pegangan G501 dari kedua ujung spindle. Perhatian: Saat menyelaraskan keyway, pastikan pegangan rata.

5. Instal elastis washers D10 dan hexagon soket kepala sekrup M10 * 45 ke dalam lubang dari kedua ujung tiang. Perhatian: Jangan mengunci sementara.

6Masukkan tiang rem udara G501 ke tengah dua tiang dan selaraskan empat lubang sekrup.

7Menginstal 4 baut eksternal heksagonal M10 * 75 pada empat lubang yang sejajar, dan memasukkan elastik washer D10 di ujung lain dan mengencangkan dengan nut tutup M10.

8. Putar roda tangan gerakan pada "E" untuk membuat tuas rem berputar ke posisi horizontal.

9Menginstal poros pivot G501, sarung pivot G501, dan kepala pivot G501, dan menghubungkan konektor penyesuaian batang rem ke kursi penghubung pada sasis.Dan mengencangkan lengan sekrup tightening dari konektor penyesuaian.

10- Hubungkan daya dan debug controller.
