50 dan 100 meter per roll tahan suhu loop kawat kumparan kabel untuk detektor loop

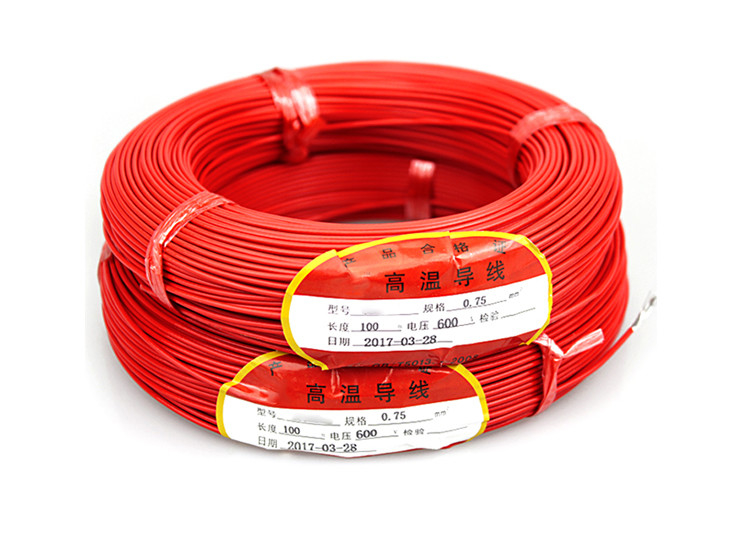

Kabel Koil Kawat Loop Tahan Suhu 50 Dan 100 Meter Per Gulungan Untuk Detektor Loop

Apa itu kabel detektor loop?

Digunakan dalam peralatan pemantauan kendaraan untuk mendeteksi pergerakan lalu lintas  melalui pembuatan loop induktif ke frekuensi

sinyal yang mengalir dalam kabel dan bagian logam kendaraan. Kabel ini dirancang untuk pemasangan  dalam slot yang dipotong ke dalam

jalur lalu lintas.

Fitur Kabel Koil Kawat Loop:

Tahan suhu tinggi - gunakan suhu kerja hingga 250 °C.

Tahan suhu rendah - ketangguhan mekanik yang baik; perpanjangan 5% bahkan pada suhu serendah -196 °C.

Tahan korosi - inert terhadap sebagian besar bahan kimia dan pelarut, tahan terhadap asam dan basa kuat, air dan berbagai

pelarut organik.

Tahan cuaca - umur penuaan terbaik dalam plastik.

Sangat dilumasi – koefisien gesekan terendah dalam bahan padat.

Tidak lengket - adalah tegangan permukaan terkecil dalam bahan padat dan tidak menempel pada zat apa pun.

Tidak beracun - inert secara fisiologis, implantasi jangka panjang pembuluh darah dan organ buatan tanpa reaksi yang merugikan.

TIPS PEMASANGAN

1. Detektor harus dipasang dalam wadah tahan air sedekat mungkin dengan loop.

2. Loop dan pengumpan harus dibuat dari kawat tembaga berinsulasi dengan luas penampang minimum 1,5mm².

Pengumpan harus dipilin dengan setidaknya 20 putaran per meter. Sambungan pada kawat tidak disarankan dan harus

disolder dan dibuat tahan air. Sambungan yang rusak dapat menyebabkan pengoperasian detektor yang salah. Pengumpan yang mungkin

menangkap kebisingan listrik harus menggunakan kabel berpelindung, dengan pelindung diarde di detektor.

3. Loop harus berbentuk persegi atau persegi panjang dengan jarak minimum 1 meter antara sisi yang berlawanan.

Biasanya 3 putaran kawat digunakan dalam loop. Loop besar dengan keliling lebih dari 10 meter harus menggunakan 2

putaran sementara loop kecil dengan keliling kurang dari 6 meter harus menggunakan 4 putaran. Ketika dua loop digunakan secara berdekatan

satu sama lain, disarankan agar 3 putaran digunakan dalam satu dan 4 putaran di yang lain untuk mencegah percakapan silang.

4. Percakapan silang adalah istilah yang digunakan untuk menggambarkan gangguan antara dua loop yang berdekatan. Untuk menghindari pengoperasian yang salah

detektor, loop harus berjarak setidaknya 2 meter dan pada pengaturan frekuensi yang berbeda.

5. Untuk pemasangan detektor loop saluran tunggal, slot harus dipotong di jalan menggunakan alat pemotong batu. Potongan 45o

harus dibuat di seberang sudut untuk mencegah kerusakan pada kawat di sudut. Slot harus berukuran sekitar 4mm lebar

dan kedalaman 30mm hingga 50mm. Ingatlah untuk memperpanjang slot dari salah satu sudut ke sisi jalan untuk mengakomodasi

pengumpan.

6. Hasil terbaik diperoleh ketika satu panjang kawat digunakan tanpa sambungan. Ini dapat dicapai dengan menjalankan

kawat dari detektor ke loop, di sekitar loop selama 3 putaran dan kemudian kembali ke detektor. Bagian pengumpan dari

kawat kemudian dipilin. Ingatlah bahwa memilin pengumpan akan memperpendek panjangnya, untuk memastikan kawat pengumpan yang cukup panjang

digunakan.

7. Setelah kawat loop dan pengumpan ditempatkan di slot, slot diisi dengan senyawa epoksi atau pengisi bitumen.

LANGKAH-LANGKAH PEMASANGAN

• Memotong slot.
• Membersihkan dan mengeringkan slot.
• Meletakkan kawat detektor loop induktif.
• Menyegel potongan gergaji.
• Menghubungkan kawat ke kabel masuk.
• Menghubungkan kabel ke strip terminal di kabinet.
• Memastikan harness menghubungkan strip terminal ke unit elektronik.
