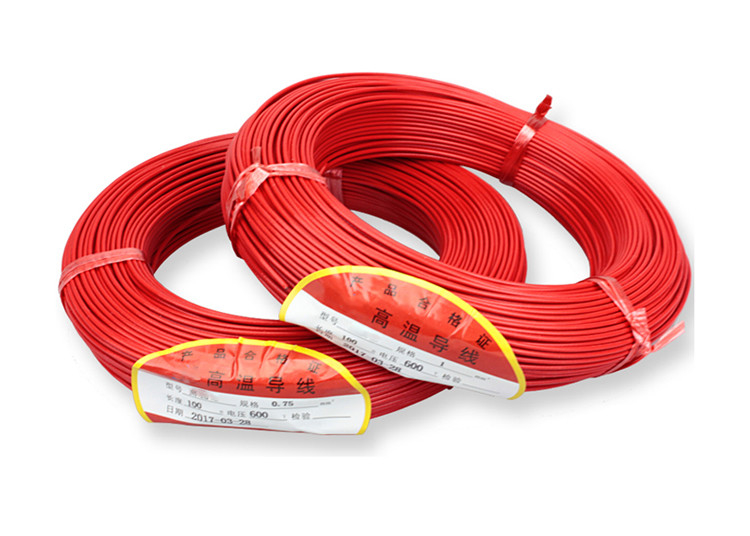

Kabel detektor loop bawah tanah 0,75 mm Diameter Loop Coil Untuk Gerbang Penghalang Deteksi Kendaraan

Kabel Loop Bawah Tanah Diameter 0.75 Mm Kumparan Loop Untuk Gerbang Penghalang Deteksi Kendaraan

Apa itu kabel detektor loop?

Digunakan dalam peralatan pemantauan kendaraan untuk mendeteksi pergerakan lalu lintas melalui pembuatan loop induktif ke frekuensi

sinyal yang mengalir dalam kabel dan bagian logam kendaraan. Kabel ini dirancang untuk pemasangan di slot yang dipotong ke dalam

jalur lalu lintas.

SINOMATIC sebagai produsen detektor loop profesional juga menyediakan kabel loop berkualitas tinggi dengan kinerja yang sangat baik

bekerja. pengguna dapat dengan mudah membuat nilai induktif loop 20-2000uH untuk proyek. Deteksi kendaraan loop saluran tunggal induktif

masih merupakan metode deteksi kendaraan yang paling andal dan hemat biaya dalam aplikasi lalu lintas dan parkir saat ini.

Detail Produk

1. Detektor harus dipasang dalam wadah tahan air sedekat mungkin dengan loop.

2. Loop dan pengumpan harus dibuat dari kawat tembaga berinsulasi dengan luas penampang minimum 1,5mm

2^.Pengumpan harus dipilin dengan setidaknya 20 putaran per meter. Sambungan pada kawat tidak disarankan dan harus

disolder dan dibuat tahan air. Sambungan yang rusak dapat menyebabkan pengoperasian detektor yang salah. Pengumpan yang mungkin

mengambil kebisingan listrik harus menggunakan kabel berpelindung, dengan pelindung diarde di detektor.

3. Loop harus berbentuk persegi atau persegi panjang dengan jarak minimum 1 meter antara sisi yang berlawanan.

Biasanya 3 putaran kawat digunakan dalam loop. Loop besar dengan keliling lebih dari 10 meter harus menggunakan 2

putaran sementara loop kecil dengan keliling kurang dari 6 meter harus menggunakan 4 putaran. Ketika dua loop digunakan secara dekat

berdekatan satu sama lain, disarankan agar 3 putaran digunakan di satu dan 4 putaran di yang lain untuk mencegah percakapan silang.

4. Percakapan silang adalah istilah yang digunakan untuk menggambarkan gangguan antara dua loop yang berdekatan. Untuk menghindari pengoperasian yang salah

detektor, loop harus berjarak setidaknya 2 meter dan pada pengaturan frekuensi yang berbeda.

5. Untuk pemasangan detektor loop saluran tunggal, slot harus dipotong di jalan menggunakan alat pemotong batu. Potongan 45o

harus dibuat di sudut untuk mencegah kerusakan pada kawat di sudut. Slot harus berukuran sekitar 4mm lebar

dan kedalaman 30mm hingga 50mm. Ingatlah untuk memperpanjang slot dari salah satu sudut ke sisi jalan untuk mengakomodasi

pengumpan.

6. Hasil terbaik diperoleh ketika satu panjang kawat digunakan tanpa sambungan. Ini dapat dicapai dengan menjalankan

kawat dari detektor ke loop, di sekitar loop selama 3 putaran dan kemudian kembali ke detektor. Bagian pengumpan dari

kawat kemudian dipilin. Ingatlah bahwa memilin pengumpan akan memperpendek panjangnya, untuk memastikan kawat pengumpan yang cukup panjang

digunakan.

7. Setelah kawat loop dan pengumpan ditempatkan di slot, slot diisi dengan senyawa epoksi atau pengisi bitumen.

Cara memasang kabel detektor loop?

LANGKAH-LANGKAH PEMASANGAN

Memotong slot.

• Membersihkan dan mengeringkan slot.
• Meletakkan kawat detektor loop induktif.
• Menyegel potongan gergaji.
• Menghubungkan kawat ke kabel masuk.
• Menghubungkan kabel ke strip terminal di kabinet.
• Memastikan harness menghubungkan strip terminal ke unit elektronik.
